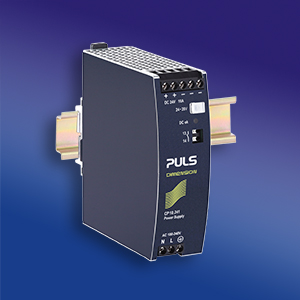

DIMENSION C 系列

DIMENSION C 系列电源集非凡转换效率、节省空间的突破性设计和长效使用寿命等诸多优势于一身。而客户可借此获享拥有成本最低的交流/直流以及直流/直流转换器。

凭借所配备的各种输出电压选项、连接器类型和特殊功能，C 系列 DIN 导轨电源成为各类国际应用的理想之选。

单相系统的DIN导轨电源

对比	订货号	DC 输出		范围	功率	输入	尺寸宽x高x深 (mm)			特殊特性
	CP5.121	12 V	10 A	12-15 Vdc	120 W	AC 100-240 V \| DC 110-150 V	32	124	102
	CP5.241	24 V	5 A	24-28 Vdc	120 W	AC 100-240 V \| DC 110-150 V	32	124	102
	CP5.241-C1	24 V	5 A	24-28 Vdc	120 W	AC 100-240 V \| DC 110-150 V	32	124	102	保护面漆
	CP5.241-M1	24 V	5 A	24-28 Vdc	120 W	AC 100-240 V	32	124	102	批准用于医疗应用
	CP5.241-S1	24 V	5 A	24-28 Vdc	120 W	AC 100-240 V \| DC 110-150 V	32	124	102	弹压式接线端子
	CP5.241-S2	24 V	5 A	24-28 Vdc	120 W	AC 100-240 V \| DC 110-150 V	32	124	102	插入式接线端子
	CP5.242	24 V	5 A	24-28 Vdc	120 W	AC 100-240 V \| DC 110-300 V	32	124	102	增强型直流输入
	CP5.481	48 V	2.5 A	48-56 Vdc	120 W	AC 100-240 V \| DC 110-150 V	32	124	102	螺丝式接线端子
	CP10.121	12 V	16 A	12-15 Vdc	192 W	AC 100-240 V \| DC 110-150 V	39	124	117
	CP10.122	12 V	16 A	12-15 Vdc	192 W	AC 100-240 V \| DC 110-300 V	39	124	117	增强型直流输入
	CP10.241	24 V	10 A	24-28 Vdc	240 W	AC 100-240 V \| DC 110-150 V	39	124	117
	CP10.241-C1	24 V	10 A	24-28 Vdc	240 W	AC 100-240 V \| DC 110-150 V	39	124	117	保护面漆
新建	CP10.241-ETC	24 V	10 A	24-28 Vdc	240 W	AC 100-240 V \| DC 110-300 V	48	124	127	Ethercat
	CP10.241-M1	24 V	10 A	24-28 Vdc	240 W	AC 100-240 V \| DC 110-150 V	39	124	117	批准用于医疗应用
	CP10.241-S1	24 V	10 A	24-28 Vdc	240 W	AC 100-240 V \| DC 110-150 V	39	124	117	弹压式接线端子
	CP10.241-S2	24 V	10 A	24-28 Vdc	240 W	AC 100-240 V \| DC 110-150 V	39	124	117	插入式接线端子
	CP10.242	24 V	10 A	24-28 Vdc	240 W	AC 100-240 V \| DC 110-300 V	39	124	117	增强型直流输入
	CP10.248	24 V	10 A	24-28 Vdc	240 W	AC 100-240 V \| DC 110-300 V	48	124	127	integrated power supply condition display (PSCD)
	CP10.361	36 V	6.7 A	36-42 Vdc	240 W	AC 100-240 V \| DC 110-150 V	39	124	117
	CP10.481	48 V	5.4 A	48-56 Vdc	260 W	AC 100-240 V \| DC 110-150 V	39	124	117
	CP20.241	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V \| DC 110-150 V	48	124	127
	CP20.241-C1	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V \| DC 110-150 V	48	124	127	保护面漆
新建	CP20.241-ETC	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V \| DC 110-300 V	48	124	127	Ethercat
	CP20.241-M1	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V \| DC 110-150 V	48	124	127	for medical applications
	CP20.241-S1	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V \| DC 110-150 V	48	124	127	弹压式接线端子
	CP20.241-S2	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V \| DC 110-150 V	48	124	127	插入式接线端子
	CP20.241-V1	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V \| DC 110-150 V	48	124	127	远程关断
	CP20.242	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V \| DC 110-300 V	48	124	127	增强型直流输入
	CP20.248	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V \| DC 110-300 V	48	124	127	监测显示屏的
	CP20.481	48 V	10 A	48-56 Vdc	480 W	AC 100-240 V \| DC 110-150 V	48	124	127	DC-OK信号继电器触点
新建	CP20.481-ETC	48 V	10 A	48-56 Vdc	480 W	AC 100-240 V \| DC 110-300 V	48	124	127	Ethercat
	CPS20.121	12 V	30 A	12-15 Vdc	405 W	AC 100-240 V	65	124	127
	CPS20.241	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V	65	124	127
	CPS20.241-C1	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V	65	124	127	保护面漆
	CPS20.361	36 V	13.3 A	36-42 Vdc	480 W	AC 100-240 V	65	124	127
	CPS20.481	48 V	10 A	48-56 Vdc	480 W	AC 100-240 V	65	124	127
	CS3.241	24 V	3.3 A	24-28 Vdc	80 W	AC 100-240 V \| DC 110-300 V	32	124	102
	CS5.241	24 V	5 A	24-28 Vdc	120 W	AC 100-120 V AC 200-240 V	32	124	117
	CS5.241-C1	24 V	5 A	24-28 Vdc	120 W	AC 100-120 V AC 200-240 V	32	124	117	保护面漆
	CS5.241-S1	24 V	5 A	24-28 Vdc	120 W	AC 100-120 V AC 200-240 V	32	124	117	弹压式接线端子
	CS5.243	24 V	5 A	24-28 Vdc	120 W	AC 100-120 V	32	124	117
	CS5.244	24 V	5 A	24-28 Vdc	120 W	AC 200-240 V	32	124	117
	CS10.241	24 V	10 A	24-28 Vdc	240 W	AC 100-120 V AC 200-240 V	60	124	117
	CS10.241-S1	24 V	10 A	24-28 Vdc	240 W	AC 100-120 V AC 200-240 V	60	124	117	弹压式接线端子
	CS10.242	24 V	10 A	24-28 Vdc	240 W	AC 100-120 V AC 200-240 V	60	124	117
	CS10.243	24 V	10 A	24-28 Vdc	240 W	AC 100-120 V	60	124	117
	CS10.244	24 V	10 A	24-28 Vdc	240 W	AC 200-240 V	60	124	117
	CS10.481	48 V	5 A	48-52 Vdc	240 W	AC 100-120 V AC 200-240 V	60	124	117

三相系统的DIN导轨电源

订货号	DC 输出		范围	功率	输入	尺寸宽x高x深 (mm)			特殊特性
CT5.121	12 V	8 A	12-15 Vdc	96 W	AC 380-480 V	40	124	117
CT5.241	24 V	5 A	24-28 Vdc	120 W	AC 380-480 V	40	124	117
CT10.241	24 V	10 A	24-28 Vdc	240 W	AC 380-480 V	62	124	117
CT10.241-C1	24 V	10 A	24-28 Vdc	240 W	AC 380-480 V	62	124	117	保护面漆
CT10.481	48 V	5 A	48-56 Vdc	240 W	AC 380-480 V	62	124	117

直流/直流转换器

订货号	DC 输出		范围	功率	输入	尺寸宽x高x深 (mm)			特殊特性
CD5.051	5 V	10 A	5-5.5 Vdc	50 W	DC 18-32.4 V	32	124	102
CD5.121	12 V	8 A	12-15 Vdc	96 W	DC 24 V	32	124	102
CD5.241	24 V	5 A	24-28 Vdc	120 W	DC 24 V	32	124	102
CD5.241-L1	24 V	3.8 A	24 Vdc	92 W	DC 24 V	32	124	102	NEC Class 2
CD5.241-S1	24 V	5 A	24-28 Vdc	120 W	DC 24 V	32	124	102	带信号触点
CD5.242	24 V	5 A	24-28 Vdc	120 W	DC 48 V	32	124	102
CD5.243	24 V	4 A	24-28 Vdc	96 W	DC 12 V	32	124	102
CD10.241	24 V	10 A	24-28 Vdc	240 W	DC 24 V	42	124	117
CD10.242	24 V	10 A	24-28 Vdc	240 W	DC 48 V	42	124	117	DC-OK信号继电器触点, 优化的并联使用
CD10.482	48 V	5 A	48-56 Vdc	240 W	DC 48 V	42	124	117
CP10.241-60	24 V	8.3 A	24-28 Vdc	200 W	DC 96-110 V	39	124	117	轨道交通应用
CPS20.241-60	24.5 V	16.3 A	24.5 Vdc	400 W	DC 110 V	65	124	127	轨道交通应用
CPS20.241-D1	24 V	20 A	24-28 Vdc	480 W	DC 110-300 V	65	124	127	增强型直流输入
CPS20.481-D1	48 V	10 A	48-56 Vdc	480 W	DC 110-300 V	65	124	127	增强型直流输入

冗余电源

订货号	DC 输出		范围	功率	输入	尺寸宽x高x深 (mm)			特殊特性
CP10.241-R1	24 V	10 A	24 Vdc	240 W	AC 100-240 V \| DC 110-150 V	39	124	117	弹压式接线端子
CP10.241-R2	24 V	10 A	24 Vdc	240 W	AC 100-240 V \| DC 110-150 V	39	124	117	热插拔插头
CP10.241-R2-C1	24 V	10 A	24 Vdc	240 W	AC 100-240 V \| DC 110-150 V	39	124	117	可热插拔，保护面漆
CP10.242-R2	24 V	10 A	24 Vdc	240 W	AC 100-240 V \| DC 110-300 V	39	124	117	可热插拔，增强型直流输入
CP20.241-R1	24 V	20 A	24 Vdc	480 W	AC 100-240 V \| DC 110-150 V	48	124	127	弹压式接线端子
CP20.241-R2	24 V	20 A	24 Vdc	480 W	AC 100-240 V \| DC 110-150 V	48	124	127	可热插拔
CP20.241-R2-C1	24 V	20 A	24 Vdc	480 W	AC 100-240 V \| DC 110-150 V	48	124	127	可热插拔，保护面漆
CP20.242-R2	24 V	20 A	24 Vdc	480 W	AC 100-240 V \| DC 110-300 V	48	124	127	增强型直流输入
CP20.245-R2	24 V	20 A	24 Vdc	480 W	AC 100-240 V \| DC 110-150 V	48	124	127	船舶认证，EMC Class B
