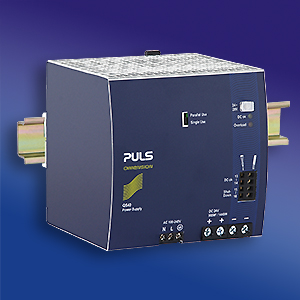

DIMENSIONS Q 系列

DIMENSION Q 系列代表傲视同侪的单相和三相 DIN 导轨电源，输出功率为 80 W 至 960 W。这些高端电源的特点是拥有紧凑精巧的壳体、超乎寻常的长效使用寿命和突出的可靠性。

所有 Q 系列电源都具备 50 % 额外功率，足以支持启动直流电机或电容性负载等重负载应用。它拥有出色的转换效率值（例如 QT40.241 可高达 95.3 %），这意味着以热量形式造成的功率损耗更小。

对快速脉冲群和浪涌电压的抗性高、电磁辐射低，使得本电源几乎可用于任何可能的环境。

单相系统的DIN导轨电源

订货号	DC 输出		范围	功率	输入	尺寸宽x高x深 (mm)			特殊特性
QS3.241	24 V	3.4 A	24-28 Vdc	80 W	AC 100-240 V \| DC 110-125 V	32	124	102
QS5.241	24 V	5 A	24-28 Vdc	120 W	AC 100-240 V \| DC 110-300 V	40	124	117
QS5.241-A1	24 V	5 A	24-28 Vdc	120 W	AC 100-240 V \| DC 100-300 V	40	124	117	保护面漆，ATEX认证
QS10.121	12 V	15 A	12-15 Vdc	180 W	AC 100-240 V \| DC 110-150 V	60	124	117
QS10.241	24 V	10 A	24-28 Vdc	240 W	AC 100-240 V \| DC 110-150 V	60	124	117
QS10.241-A1	24 V	10 A	24-28 Vdc	240 W	AC 100-240 V \| DC 110-150 V	60	124	117	保护面漆，ATEX认证
QS10.241-C1	24 V	10 A	24-28 Vdc	240 W	AC 100-240 V \| DC 110-150 V	60	124	117	保护面漆
QS10.241-D1	24 V	10 A	24-28 Vdc	240 W	AC 100-240 V \| DC 110-300 V	60	124	117	增强型直流输入
QS10.301	28 V	8.6 A	28-32 Vdc	240 W	AC 100-240 V \| DC 110-150 V	60	124	117
QS10.481	48 V	5 A	48-56 Vdc	240 W	AC 100-240 V \| DC 110-150 V	60	124	117
QS10.481-D1	48 V	5 A	48-56 Vdc	240 W	AC 100-240 V \| DC 110-300 V	60	124	117	增强型直流输入
QS20.241	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V \| DC 110-150 V	82	124	127
QS20.241-A1	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V \| DC 110-150 V	82	124	127	保护面漆，ATEX认证
QS20.241-C1	24 V	20 A	24-28 Vdc	480 W	AC 100-240 V \| DC 110-150 V	82	124	127	保护面漆
QS20.244	24 V	20 A	24-28 Vdc	480 W	AC 200-240 V	70	124	127
QS20.361	36 V	13.3 A	36-42 Vdc	480 W	AC 100-240 V \| DC 110-150 V	82	124	127
QS20.481	48 V	10 A	48-55 Vdc	480 W	AC 100-240 V \| DC 110-150 V	82	124	127
QS40.241	24 V	40 A	24-28 Vdc	960 W	AC 100-240 V	125	124	127
QS40.241-C2	24 V	40 A	24-28 Vdc	960 W	AC 100-240 V	125	124	127	部分敷形涂层 PCB
QS40.244	24 V	40 A	24-28 Vdc	960 W	AC 200-240 V	125	124	127
QS40.361	36 V	26.7 A	36-42 Vdc	960 W	AC 100-240 V	125	124	127
QS40.481	48 V	20 A	48-54 Vdc	960 W	AC 100-240 V	125	124	127
QS40.484	48 V	20 A	48-54 Vdc	960 W	AC 200-240 V	125	124	127

三相系统的DIN导轨电源

对比	订货号	DC 输出		范围	功率	输入	尺寸宽x高x深 (mm)			特殊特性
	QT20.241	24 V	20 A	24-28 Vdc	480 W	AC 380-480 V	65	124	127
	QT20.241-C1	24 V	20 A	24-28 Vdc	480 W	AC 380-480 V	65	124	127	保护面漆
	QT20.361	36 V	13.3 A	36-42 Vdc	480 W	AC 380-480 V	65	124	127	DC-OK信号继电器触点
	QT20.481	48 V	10 A	48-55 Vdc	480 W	AC 380-480 V	65	124	127
	QT40.241	24 V	40 A	24-28 Vdc	960 W	AC 380-480 V	110	124	127
	QT40.241-B2	24 V	40 A	24-28.5 Vdc	960 W	AC 380-480 V	110	124	143	IO-Link
新建	QT40.241-IOL	24 V	40 A	24-28.5 Vdc	960 W	AC 380-480 V	110	124	143	IO-Link
	QT40.242	24 V	40 A	24-28 Vdc	960 W	AC 380-480 V	110	124	127	超长使用寿命
	QT40.361	36 V	26.7 A	36-42 Vdc	960 W	AC 380-480 V	110	124	127
	QT40.481	48 V	20 A	48-54 Vdc	960 W	AC 380-480 V	110	124	127

直流/直流转换器

订货号	DC 输出		范围	功率	输入	尺寸宽x高x深 (mm)			特殊特性
QS5.241-60	24 V	4.2 A	24-28 Vdc	100 W	DC 110 V	40	124	117	轨道交通应用
QS10.241-60	24 V	8.3 A	24-28 Vdc	200 W	DC 110 V	60	124	117	轨道交通应用
QTD20.241	24 V	20 A	24-28 Vdc	480 W	DC 600 V	65	124	127	适用于驱动系统

DeviceNet 电源

对比	订货号		DC 输出		范围	功率	输入	尺寸宽x高x深 (mm)			特殊特性
	QS5.DNET		24 V	3.8 A	24 Vdc	91 W	AC 100-240 V \| DC 110-300 V	40	124	117	NEC Class 2
	QS10.DNET		24 V	8 A	24-24.5 Vdc	192 W	AC 100-240 V \| DC 110-150 V	60	124	117	DeviceNet认证
