PIANO

PIANO比亚诺产品系列是具有成本效益且带基本功能的DIN导轨电源,功率范围为36-480W,集高转换效率、长寿命以及超群可靠性的优势于一身。借力PIANO比亚诺产品,助您以小投入获享大回报。

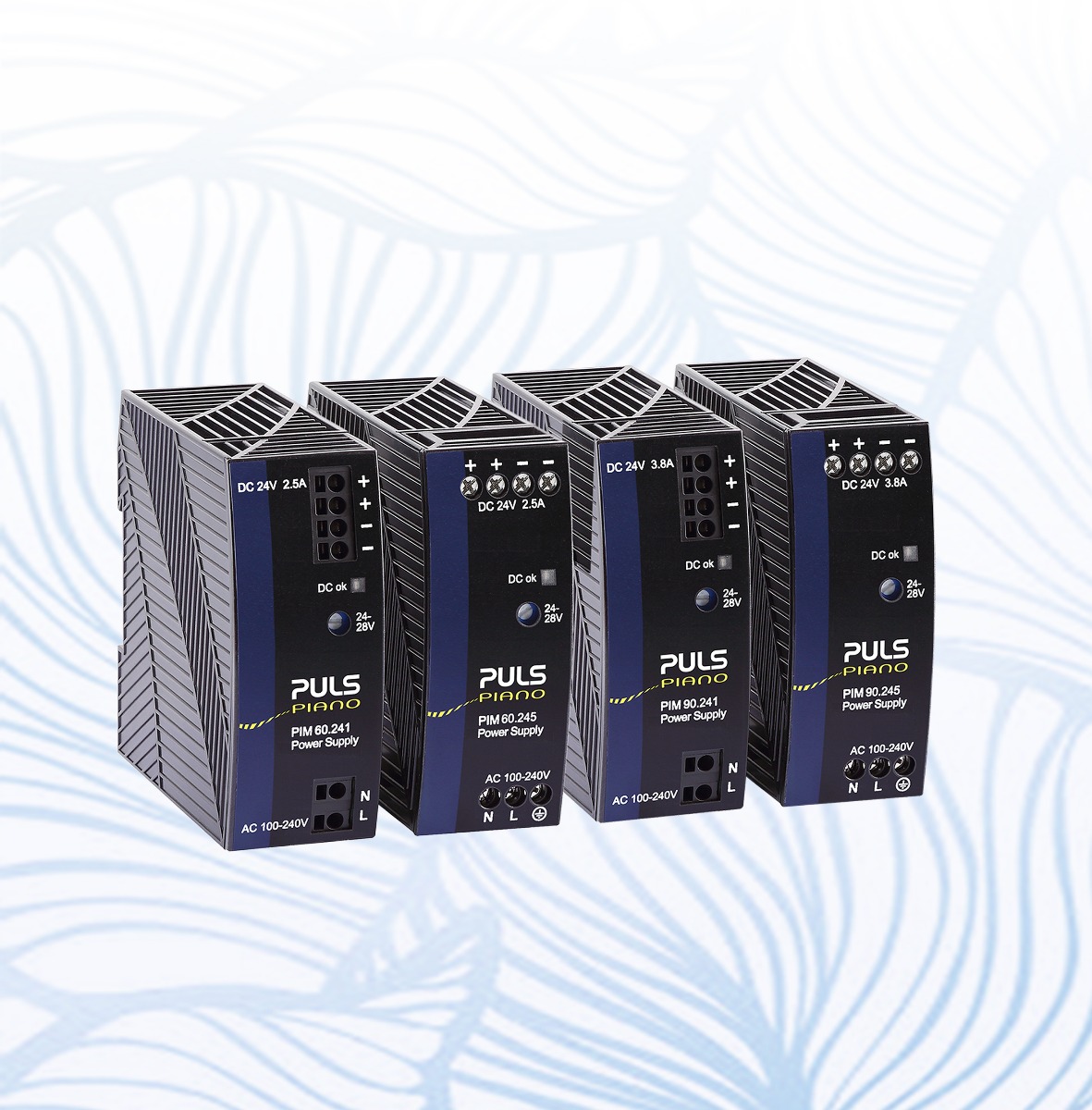

36W - 90W

单相电源

PIM36, PIM60, PIM90

  • 交流输入,100至240V
  • 输出36W、60W或90W
  • 直流24V 1.5A、2.5A、3.8A以及DC 12V 5A
  • 小巧尺寸
  • 低功率损耗 - 待机时亦不例外
    (< 0.5W)
  • 插入式或螺纹式接线端子
  • 60W与90W的NEC Class 2版本

产品概览

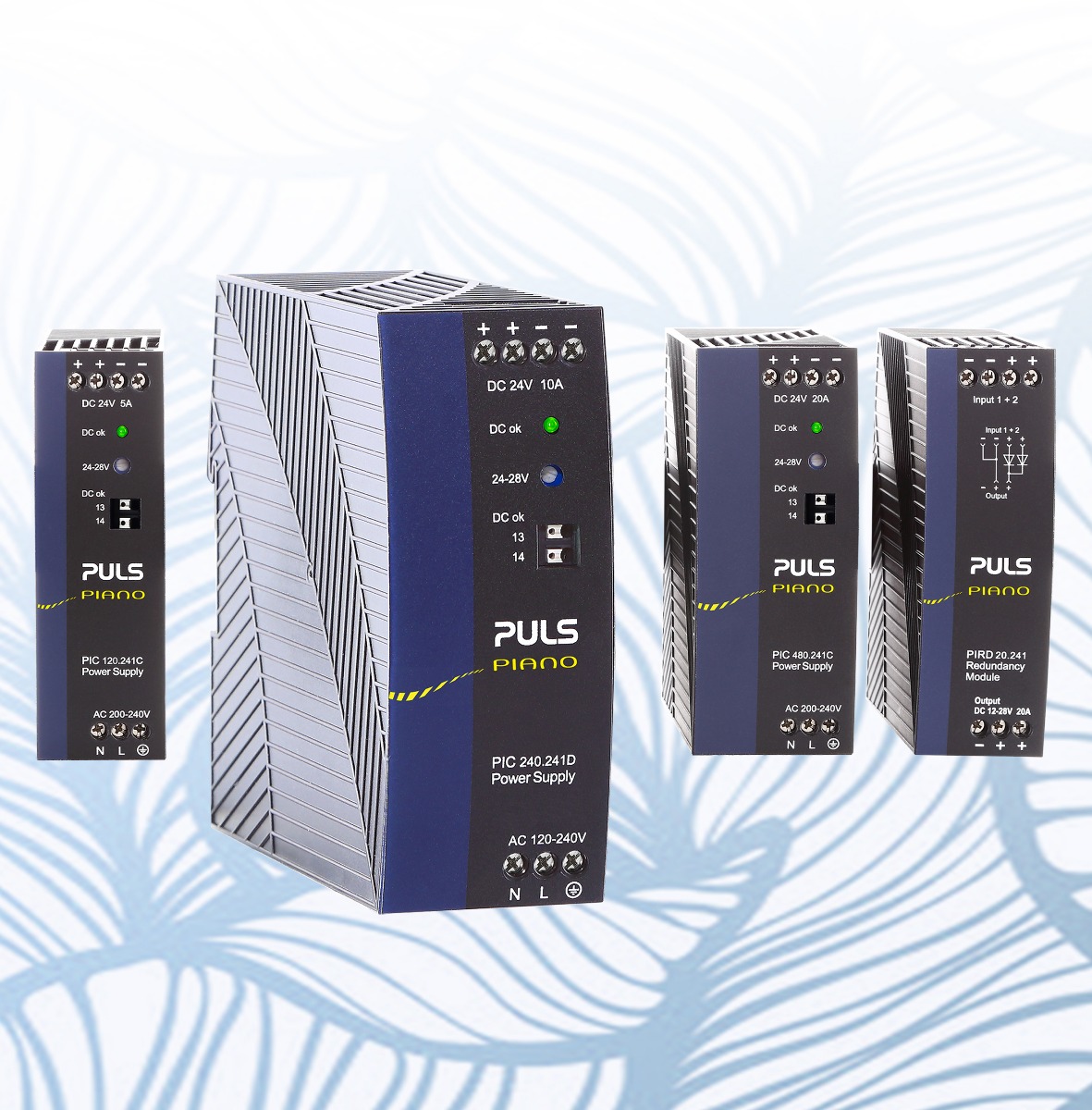

120W - 480W

单相电源

PIC120, PIC240, PIC480

  • 交流输入100 - 240V(例如PIC240.241D)或200 - 240V(例如PIC240.241C)
    输出功率120W、240W或480W
  • 直流24V 5A、10A、20A,以及DC 48V 10A
  • 转换效率高达95.7%
  • 出色的可靠性,至多长达172万个小时
  • 轻量小巧并且异常坚固t

产品概览

PIANO比亚诺
具有基本功能的可靠电源

PIANO比亚诺产品系列专为需要可靠、易用且兼有成本效益DIN导轨电源的用户设计。

PIANO比亚诺产品系列着重于基本功能,并且依旧充分彰显PULS闻名遐迩的优异品质:高效率、长寿命以及超群可靠性。刻意精简了额外以及更复杂的功能,诸如功率储备。由此实现以成本为导向的设计,同时优异品质依然得以保留。

PIANO比亚诺电源非常适合广泛的经济型应用。要求更严苛的应用可通过功能齐备的DIMENSION概念型产品实现。

通过带基本功能的电源缔造成本优势。 通过带基本功能的电源缔造成本优势。

以基本功能铸就成本优势

傲视同侪的转换效率、寿命以及可靠性。 傲视同侪的转换效率、寿命以及可靠性。

傲视同侪的转换效率寿命以可靠性

经济型应用的理想性能。 经济型应用的理想性能。

经济型应用的理想性能

PIANO比亚诺PIC240.241D | 具有基本功能的DIN导轨电源 PIANO比亚诺PIC240.241D | 具有基本功能的DIN导轨电源

非凡优势
简约而不妥协。


降低系统成本

超群转换效率的价值

PIANO比亚诺电源是对您的系统做出的不会过时且具有成本效益的投资。借助这些基础款电源,您将显著降低系统成本。超群转换效率价值(满载90.5至95.7%)实现更低热量损失,让电源更加耐用,并降低您为系统散热而承担的能源成本。

具有基本功能的超群转换效率DIN导轨电源 具有基本功能的超群转换效率DIN导轨电源
具有基本功能的PIANO比亚诺电源-单板设计。 具有基本功能的PIANO比亚诺电源-单板设计。

小巧的电源

PIANO比亚诺DIN导轨电源现代化的电路设计适配非常紧凑的外壳。较小的宽度和深度条件下亦能轻松安装,节省您系统中的空间。

单板设计

借助PIANO比亚诺电源的基本功能和巧妙设计,所需的电子组件数目更少。仅用一块印制电路板便可布置所有组件。这意味着设备生产和测试过程的成本更低,也同样体现在PIANO比亚诺装置的价格上。

系统可用性更上层楼

高可靠性

PIANO比亚诺电源具有出色的MTBF(平均故障间隔时间)表现,可稳定运转高达172万个小时。借助B相中的低故障率(参见图表),PIANO比亚诺以超高的可靠性缔造格外出众的表现。

DC-OK

用于远程监控的DC-OK信号以及继电器触点有利于维护和提升可用性(PIM系列和PIC120.242C未提供)。

具有基本功能的PIANO比亚诺电源展现出超高的MTBF。 具有基本功能的PIANO比亚诺电源展现出超高的MTBF。
具有基本功能的PIM90.241电源 具有基本功能的PIM90.241电源

安全问题不再是后顾之忧

优异抗扰度

PIANO比亚诺电源能够承受达到标称输入电压230%的巨大输入瞬变。全部负载范围内都能确保电气稳健性。

坚固壳体

高等级聚碳酸酯外壳造就轻量化设计。聚碳酸酯是一种非常耐用的材料,已通过所有压力测试(冲击、振动、温度),未出现任何问题。此外,所有产品都达到V0级阻燃性。

灵活多变

14种以上不同的设备

日益壮大的PIANO比亚诺产品系列拥有超过14种不同的DIN导轨电源。这些设备在特定细节上有所差异,例如输入电压类型或DC-OK继电器触点。因而您可以只选择真正满足需求的型号。

区域型号

如果您的系统只在欧洲、中国或印度运行(例如在建筑物中),则无需宽范围输入(AC 100-240V)。因此您可选择在订购编号末尾带有"C"标记的PIANO比亚诺型号(例如PIC240.241C)。这些装置的交流输入电压限200-240V,并且电路设计更简单,组件更少。此举无疑将为您节省成本。

插入式或螺纹式接线端子

借助PIANO比亚诺Mini系列(PIM),用户可在插入式和螺纹接线式端子之间选择。插入式接线端子更节省安装时间,无需工具,并且非常坚固,耐受冲击和振动

具有成本效益且带基本功能和各种端子选项的电源。 具有成本效益且带基本功能和各种端子选项的电源。

产品列表。
所有PIANO比亚诺DIN导轨电源概览。

进一步了解我们具有基本功能的PIANO比亚诺电源和辅助产品。您可以在线阅读产品详情,或者下载数据表查阅技术详细信息和其他信息。

单相系统的DIN导轨电源

对比 订货号 DC 输出 范围 功率 输入 尺寸
宽x高x深 (mm)
特殊特性
24V 5A 24-28Vdc 120W AC 200-240V 39 124 124 DC-OK信号继电器触点
24V 5A 24-28Vdc 120W AC 100-120V AC 200-240V 39 124 124 DC-OK信号继电器触点
24V 5A 24-28Vdc 120W AC 200-240V 39 124 124
24V 10A 24-28Vdc 240W AC 200-240V 49 124 124 DC-OK信号继电器触点
24V 10A 24-28Vdc 240W AC 100-240V 49 124 124 DC-OK信号继电器触点
24V 20A 24-28Vdc 480W AC 200-240V 49 124 124 DC-OK信号继电器触点
24V 20A 24-28Vdc 480W AC 200-240V 49 124 124 敷形涂层
24V 20A 24-28Vdc 480W AC 100-240V 59 124 127 DC-OK信号继电器触点
48V 10A 48-56Vdc 480W AC 100-240V 59 124 127 DC-OK信号继电器触点
新建
24V 1.5A 24-28Vdc 36W AC 100-240V 22.5 90 91 插入式接线端子
新建
12V 5A 12-15Vdc 60W AC 100-240V 36 90 91 插入式接线端子
新建
12V 5A 12-15Vdc 60W AC 100-240V 36 90 91 大线径螺丝端子
新建
24V 2.5A 24-28Vdc 60W AC 100-240V 36 90 91 插入式接线端子
新建
24V 2.5A 24-28Vdc 60W AC 100-240V 36 90 91 NEC Class 2
新建
24V 3.8A 24-28Vdc 90W AC 100-240V 36 90 91 插入式接线端子
新建
24V 3.8A 24-28Vdc 90W AC 100-240V 36 90 91 螺丝式接线端子
新建
24V 3.8A 24-28Vdc 90W AC 100-240V 36 90 91 螺丝式接线端子


双路输入二极管冗余模块

对比 订货号 DC 输出 输入 尺寸
宽x高x深 (mm)
特殊特性
12-24V 20A DC 12-28V (± 25%) 39 124 124 DC-OK信号继电器触点


保护您的系统。
具有基本功能的冗余模块。

具有基本功能的PIANO比亚诺冗余模块。 具有基本功能的PIANO比亚诺冗余模块。

通过PIRD20.241保护您的系统。该款具有基本功能的冗余模块是我们PIANO比亚诺DIN导轨电源的理想补充。它可让您构建有成本效益的1+1冗余电源系统。



产品特性

  • 带单独二极管的双重输入
  • 具有两个正极,降低不良连接的风险
  • DC 12-28V ±25% 宽范围输入
  • -40°C至+55°C范围内可实现满负载功率输出
  • 宽度仅39mm
  • 接线简便:附带用于负极的端子排

进一步了解PIRD20.241
